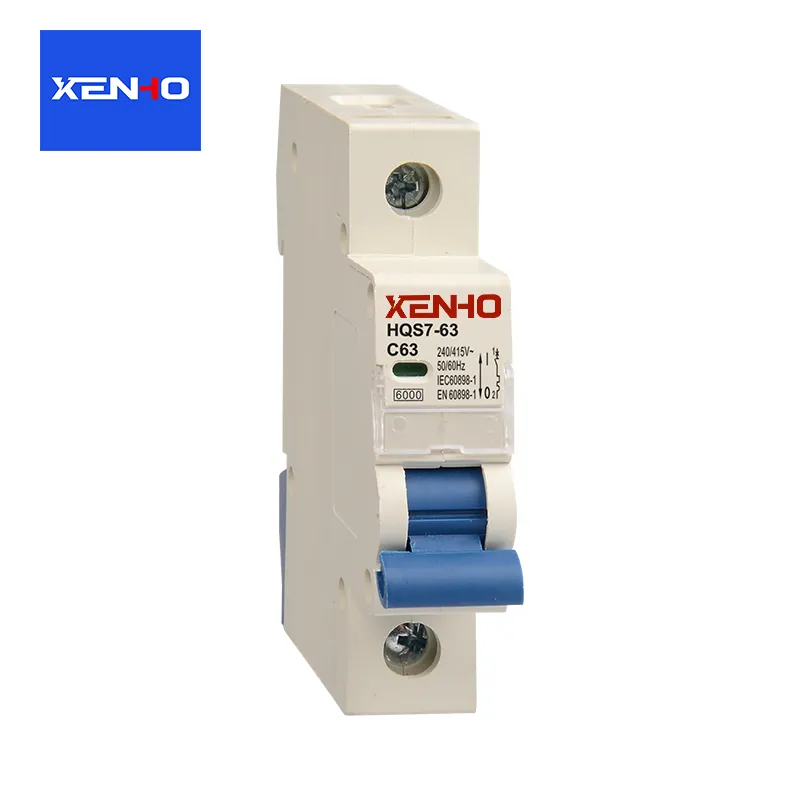

Co je stejnosměrný jistič a jak si vybrat ten správný?

A DC jističchrání stejnosměrné elektrické obvody před nadměrným proudem a podle provedení i před zkraty. Na rozdíl od střídavých systémů nemají stejnosměrné systémy přirozený průchod nulou v každém půlcyklu, takže přerušení oblouku je náročnější. Tato příručka vysvětluje činnost stejnosměrných jističů, hlavní typy, základní jmenovité hodnoty, požadavky na aplikace, úvahy o instalaci, běžné chyby při nákupu a postupy údržby, aby pomohla kupujícím vybrat vhodnou ochranu pro jejich elektrické systémy.

1. Co je stejnosměrný jistič?

A DC jističje elektrické ochranné zařízení určené k přerušení stejnosměrného proudu, když obvod zaznamená přetížení, zkrat nebo jiný specifikovaný poruchový stav. Otevřením obvodu pomáhá chránit kabely, elektrická zařízení, komponenty pro přeměnu energie a připojené zátěže před potenciálně škodlivým proudem.

Stejnosměrný proud teče primárně jedním směrem. Běžně je napájen bateriemi, fotovoltaickými panely, palivovými články a stejnosměrnými napájecími zdroji. Protože tyto technologie nabývají na významu v moderních energetických a průmyslových systémech, stala se spolehlivá ochrana stejnosměrných obvodů nezbytnou součástí návrhu elektrického systému.

Proč je ochrana stejnosměrného obvodu důležitá?

Nadměrný proud může přehřát vodiče, poškodit izolaci, znehodnotit elektronické součástky a vytvořit nebezpečí požáru. Správně zvolený jistič omezuje dobu trvání poruchového proudu odpojením postiženého obvodu podle jeho navržených provozních charakteristik.

• Ochrana zařízení:Pomáhá předcházet poškození baterií, měničů, ovladačů a dalších připojených zařízení.
• Ochrana kabelu:Snižuje riziko přehřátí vodiče, když je ochranné zařízení správně sladěno s dimenzováním kabelu.
• Provozní kontinuita:Umožňuje izolovat poruchy, takže neovlivněné obvody mohou pokračovat v provozu tam, kde to architektura systému umožňuje.
• Pohodlná údržba:Poskytuje prostředek pro izolaci obvodu, pokud je zařízení pro tento účel vhodné a používá se v souladu s jeho pokyny.
• Bezpečnost systému:Podporuje koordinovanou strategii ochrany spolu s uzemněním, izolací a dalšími elektrickými ochrannými prvky.

Jistič není sám o sobě kompletním bezpečnostním řešením. Účinná ochrana také závisí na správném návrhu systému, vhodném zapojení, vhodných výpočtech poruchového proudu a souladu s platnými elektrickými předpisy.

2. Jak funguje stejnosměrný jistič?

DC jistič monitoruje proud protékající obvodem a přeruší proud, když jeho ovládací mechanismus detekuje způsobilou chybu. Přesný proces závisí na konstrukci jističe, vypínacích charakteristikách a zamýšlené aplikaci.

Ochrana proti přetížení

Přetížení nastane, když obvod přenáší více proudu, než je zamýšleno po delší dobu. Například průmyslový stejnosměrný napájecí zdroj může pracovat nad svou navrženou zátěží kvůli nadměrné poptávce nebo nesprávné funkci součásti.

Mnoho miniaturních stejnosměrných jističů používá tepelný vypínací mechanismus. Nadměrný proud ohřívá bimetalový prvek, dokud se neohne dostatečně, aby uvolnil vypínací mechanismus. Tato odezva je obecně závislá na čase: mírné přetížení může trvat déle, než se vypne, než mnohem větší přetížení.

Ochrana proti zkratu

Zkrat vytváří nezamýšlenou cestu s nízkým odporem, která může produkovat extrémně vysoký proud. Mnoho tepelně-magnetických jističů obsahuje magnetický vypínací mechanismus, který rychle reaguje na vysoký poruchový proud. Elektronické jističe mohou místo toho používat senzory a řídicí obvody k detekci specifikovaných poruchových stavů a ​​iniciovat přerušení.

Jistič musí mít odpovídající jmenovité stejnosměrné napětí a dostatečnou stejnosměrnou vypínací schopnost pro případný poruchový proud v místě instalace. Vysoký jmenovitý proud sám o sobě neprokazuje, že zařízení může bezpečně přerušit zkrat.

Přerušení oblouku

Když se kontakty oddělí, když protéká proud, může mezi nimi vzniknout elektrický oblouk. Ve střídavých obvodech proud přirozeně prochází nulou během každého cyklu, což pomáhá oblouk uhasit. Stejnosměrný proud neposkytuje stejné opakující se přechody nulou za normálních podmínek ustáleného stavu.

Z tohoto důvodu mohou stejnosměrné vypínače používat speciálně navržená uspořádání kontaktů, zhášecí komory, systémy vyfukování magnetického oblouku nebo jiné struktury pro řízení oblouku. Tyto funkce pomáhají prodloužit, ochladit, rozdělit nebo uhasit oblouk tak, aby bylo možné okruh bezpečně přerušit v rámci jmenovitých provozních podmínek zařízení.

3. Jak se stejnosměrný jistič liší od střídavého jističe?

Stejnosměrné a střídavé jističe mají stejný základní účel, ale jejich požadavky na přerušení se mohou výrazně lišit. Výběr zařízení pouze proto, že jeho jmenovitý proud odpovídá obvodu, může mít za následek nedostatečnou ochranu.

Některé jističe jsou certifikovány pro AC i DC provoz, ale jejich jmenovité hodnoty a přípustné konfigurace se mohou lišit. Produkt s dvojím hodnocením musí být instalován podle specifických jmenovitých hodnot a schémat zapojení poskytnutých jeho výrobcem.

4. Jaké typy stejnosměrných jističů jsou k dispozici?

Nejvhodnější DC jistič závisí na zátěži, poruchových charakteristikách, požadované době odezvy, dostupném prostoru a strategii údržby. Pochopení hlavních návrhů pomáhá kupujícím přesněji porovnávat produkty.

Tepelně-magnetické DC jističe

Tepelně-magnetické jističe kombinují tepelnou ochranu proti přetížení s magnetickou ochranou proti zkratu. Běžně se s nimi uvažuje pro stejnosměrné distribuční panely, řídicí obvody a vybrané průmyslové aplikace.

• Poskytují dvě doplňkové formy nadproudové ochrany.
• Může být vhodný pro širokou škálu běžných distribučních požadavků.
• Vyžadujte pečlivé ověření vypínacích křivek a jmenovitých hodnot stejnosměrného přerušení.

Elektronické DC jističe

Elektronické konstrukce používají snímače proudu a elektronické řídicí obvody k detekci specifikovaných poruchových stavů. V závislosti na produktu mohou poskytovat nastavitelné prahové hodnoty ochrany, indikaci stavu, vzdálené monitorování nebo komunikační funkce.

Tyto funkce mohou být cenné v automatizovaných zařízeních a systémech, kde jsou prostoje drahé. Kupující by si však měli ověřit, zda se jedná o konvenční mechanický jistič, elektronický ochranný spínač nebo polovodičové zařízení, protože jejich způsoby přerušení a poruchové chování se mohou lišit.

Miniaturní DC jističe

Miniaturní jističe jsou kompaktní zařízení používaná ve vhodných nízkonapěťových stejnosměrných distribučních aplikacích. Jejich malé rozměry mohou zjednodušit rozložení panelů, ale jejich vhodnost stále závisí na jmenovitém napětí, vypínací schopnosti, uspořádání pólů a výrobcem schválené DC konfiguraci.

Lisované a průmyslové DC jističe

Lisované a jiné průmyslové jističe jsou k dispozici pro systémy s náročnějšími úrovněmi proudu, poruchovými stavy nebo požadavky na instalaci. V závislosti na modelu mohou nabízet nastavitelná nastavení vypnutí, příslušenství, pomocné kontakty a integraci s průmyslovými rozvaděči.

Specializovaná DC ochranná zařízení

Solární fotovoltaická pole, systémy pro ukládání energie z baterií, zařízení pro nabíjení elektrických vozidel a další energetické aplikace mohou vyžadovat ochranná zařízení navržená pro specifické elektrické vlastnosti. Například u fotovoltaických obvodů může docházet k trvalým stejnosměrným obloukům, zatímco baterie mohou dodávat velmi vysoké poruchové proudy.

Specializovaná aplikace automaticky nevyžaduje jednu konkrétní kategorii jističe. Vhodné řešení musí být stanoveno z návrhu systému, příslušných norem, pokynů pro zařízení a posouzení poruchového proudu.

5. Kde se používají DC jističe?

Stejnosměrné jističe se používají všude tam, kde stejnosměrné napájení vyžaduje řízenou nadproudovou ochranu a spolehlivou izolaci. Provozní podmínky se mezi aplikacemi značně liší, takže zařízení vhodné pro jednu instalaci nemusí být vhodné pro jinou.

Solární fotovoltaické systémy

Solární instalace používají stejnosměrnou ochranu v příslušném poli, slučovači a obvodech souvisejících se střídačem. Vybrané zařízení musí zohledňovat maximální napětí systému, dostupný poruchový proud, expozici prostředí a specifické požadavky FV okruhu.

Skladování energie baterie

Bateriové systémy mohou dodávat značný poruchový proud, zvláště když je paralelně zapojeno více článků nebo bateriových modulů. Výběr ochrany by měl vzít v úvahu chemii baterie, napětí systému, dostupný zkratový proud, dimenzování vodičů a koordinaci se systémy správy baterie a izolace.

Průmyslová automatizace a řízení

Průmyslové ovládací panely často distribuují stejnosměrný proud do senzorů, relé, akčních členů, ovladačů a komunikačních zařízení. Vhodná ochrana může pomoci izolovat vadnou větev bez zbytečného přerušení každého připojeného zařízení, za předpokladu, že je schéma ochrany správně sladěno.

Telekomunikace a datová infrastruktura

Telekomunikační instalace a některé systémy datové infrastruktury využívají stejnosměrný rozvod napájení pro síťová zařízení a záložní zdroje. Požadavky na vysokou dostupnost činí obzvláště důležitou předvídatelnou izolaci chyb a vhodnou koordinaci zařízení.

Elektromobily a nabíjecí infrastruktura

Systémy elektrických vozidel a nabíjecí instalace zahrnují specifické úrovně napětí, proudové profily a bezpečnostní požadavky. Ochranná zařízení musí být zvolena pro jejich zamýšlenou polohu v systému a měla by splňovat platné normy pro výrobky a požadavky na instalaci.

6. Jak si vyberete správný DC jistič?

Výběr stejnosměrného jističe není jen otázkou přizpůsobení jeho jmenovitého proudu zátěži. Kupující by měli posoudit celý elektrický systém, ověřit technickou dokumentaci produktu a potvrdit, že vybrané zařízení je vhodné pro skutečné poruchové stavy.

Krok 1: Potvrďte systémové napětí

Identifikujte maximální stejnosměrné napětí, které může jistič zaznamenat, včetně příslušných provozních a systémových podmínek. Jmenovité napětí musí být dostatečné pro obvod a povolené uspořádání pólů musí odpovídat pokynům výrobce.

V některých provedeních lze zapojit více pólů do série, aby se dosáhlo specifikovaného jmenovitého stejnosměrného napětí. To je povoleno pouze tehdy, je-li to výslovně podporováno výrobcem a instalováno podle uvedeného schématu zapojení. Zapojením pólů do série se automaticky nezvýší schválené jmenovité napětí zařízení.

Krok 2: Určete požadovaný proud

Vypočítejte očekávaný trvalý proud a zvažte charakteristiky zátěže, zatížitelnost vodičů, okolní teplotu, podmínky krytu a příslušné elektrické předpisy. Zátěže s významnými rozběhovými nebo přechodovými proudy mohou také vyžadovat vhodnou vypínací charakteristiku.

Jmenovitý výkon jističe musí chránit přidružené vodiče a zařízení při přizpůsobení normálním provozním podmínkám. Pouhá volba vyššího jmenovitého proudu, aby se zabránilo nepříjemnému vypínání, může ohrozit ochranu, pokud kabeláž a zařízení nejsou odpovídajícím způsobem dimenzovány.

Krok 3: Ověřte vypínací kapacitu DC

Vypínací schopnost je jednou z nejdůležitějších specifikací, které je třeba přezkoumat. Označuje maximální poruchový proud, který je jistič navržen a dimenzován k přerušení za specifikovaných zkušebních podmínek.

Určete předpokládaný zkratový proud v místě instalace a ověřte, že jmenovitý výkon stejnosměrného přerušení jističe je dostatečný při zamýšleném napětí a konfiguraci. Například bateriové systémy mohou vyžadovat zvláštní pozornost, protože jejich dostupný poruchový proud může být vysoký.

Krok 4: Vyberte správný počet pólů

Jednopólové, dvoupólové a další konfigurace slouží různým uspořádáním obvodů. Správná volba závisí na metodě uzemnění systému, vodičích, které je třeba odpojit, a příslušných elektrických pravidlech.

Nepředpokládejte, že každý vodič musí být spínán stejným způsobem ve všech DC systémech. Potvrďte požadavky pro konkrétní aplikaci a zda je zařízení schváleno pro navrhované spínací uspořádání.

Krok 5: Zkontrolujte vlastnosti a koordinaci cesty

Zkontrolujte křivku času a proudu výrobce a charakteristiky připojené zátěže. Ochrana musí reagovat dostatečně rychle, aby chránila vodiče a zařízení a zároveň zamezila zbytečným výpadkům při běžném provozu.

V systémech s několika ochrannými zařízeními pomáhá koordinace zajistit, aby zařízení nejblíže k poruše fungovalo, když je to možné. Skutečná selektivita závisí na chování zařízení v čase a proudu, úrovních poruch a koordinačních datech výrobce.

Krok 6: Vyhodnoťte podmínky prostředí

Teplota, vlhkost, prach, vibrace, koroze a ventilace krytu mohou ovlivnit vhodnost a výkon elektrického zařízení. Venkovní solární instalace a průmyslová prostředí mohou vyžadovat vhodné kryty, ochranu proti vniknutí a snížení teploty.

Krok 7: Ověřte standardy a dokumentaci

Zkontrolujte příslušné produktové normy, požadavky na certifikaci, pokyny k instalaci a technickou dokumentaci. V závislosti na zařízení a trhu mohou příslušné normy zahrnovat IEC 60947-2 pro použitelné jističe, IEC 60898-2 pro použitelné jističe AC/DC nebo UL 489 pro kryté jističe a související produkty. Použitelnost závisí na kategorii produktu a rozsahu certifikace.

Kupující by si před zadáním objednávky měli vyžádat přesný technický list modelu, jmenovité stejnosměrné napětí, jmenovitý proud, vypínací schopnost, schválenou konfiguraci pólů, vypínací křivku a příslušné certifikační informace.

7. Jakých chyb by se měli kupující vyvarovat?

Mnoho problémů s ochranou obvodů vzniká spíše během specifikace, nákupu nebo integrace systému než během normálního provozu. Rozpoznání běžných chyb může snížit zbytečné náklady a zlepšit spolehlivost instalace.

Výběr jističe pouze na základě proudu

Dvě zařízení se stejným jmenovitým proudem mohou mít různé jmenovité napětí, vypínací schopnosti, vypínací křivky a povolené aplikace. Porovnejte raději úplné specifikace, než abyste se spoléhali na jediné číslo.

Použití výrobku pouze se střídavým proudem ve stejnosměrném obvodu

AC hodnocení nestanoví, že jistič může bezpečně přerušit DC. Ověřte explicitní jmenovité hodnoty DC a povolenou provozní konfiguraci v dokumentaci výrobce.

Ignorování dostupného poruchového proudu

Zařízení s nedostatečnou vypínací schopností nemusí být schopno poruchu bezpečně přerušit. To je zvláště důležité v bateriových napájených obvodech a dalších systémech schopných dodávat vysoký zkratový proud.

Požadavky na pól a polaritu

Některé DC jističe specifikují připojení citlivá na polaritu nebo konkrétní uspořádání sériových pólů. Neoprávněné obrácení připojení nebo změna konfigurace může ovlivnit výkon přerušení a ohrozit bezpečnost.

Neuvažování o budoucích systémových změnách

Plánované zvýšení kapacity baterie, další fotovoltaické řetězce nebo změny distribuční architektury mohou ovlivnit napětí, proud a poruchovost systému. Před dokončením specifikací zkontrolujte předvídatelné požadavky na rozšíření, aniž byste nahradili správný současný návrh ochrany budoucím zabezpečením.

Přijímáme neúplnou technickou dokumentaci

Neúplné datové listy ztěžují objektivní srovnání produktů. Nákupní týmy by si měly před schválením produktu vyžádat ověřitelné informace o konkrétním modelu a objasnit jakékoli chybějící hodnocení nebo podrobnosti o certifikaci.

8. Jaké jsou klíčové postupy instalace a údržby?

I správně zvolený stejnosměrný jistič může fungovat špatně, pokud je nesprávně instalován nebo udržován v nevhodných podmínkách. Instalaci a údržbu by měl provádět kvalifikovaný personál v souladu s pokyny výrobce a platnými předpisy.

Doporučené postupy instalace

• Izolujte zdroj napájení:Před prací na okruhu dodržujte schválené postupy blokování a ověřování. Pamatujte, že baterie a fotovoltaické moduly mohou za určitých podmínek zůstat pod napětím.
• Postupujte podle schématu zapojení:Dodržujte přiřazení svorek, značení polarity a jakékoli specifikované uspořádání sériových pólů.
• Použijte vhodné vodiče:Ověřte dimenzování kabelu, jmenovité hodnoty izolace, kompatibilitu svorek a přípravu vodičů.
• Použijte stanovený točivý moment:Utáhněte svorky na výrobcem uvedený utahovací moment, abyste snížili riziko uvolnění spojení a přehřátí.
• Dodržujte ochranu životního prostředí:Nainstalujte jistič do krytu vhodného pro prostředí a respektujte požadavky na větrání a volný prostor.
• Ověřte dokončenou instalaci:Před zapnutím obvodu proveďte kontroly a testy požadované konstrukcí systému, pokyny k produktu a příslušnými předpisy.

Rutinní kontrola a odstraňování problémů

Intervaly kontrol by měly odrážet doporučení výrobce zařízení, provozní prostředí a kritičnost instalace. Záznamy údržby pomáhají identifikovat opakující se problémy a podporují plánovanou výměnu.

• Zkontrolujte, zda nejsou viditelné poškození, změna barvy, koroze nebo známky přehřátí.
• Zkontrolujte záznamy o jízdách nebo systémové alarmy tam, kde jsou k dispozici monitorovací funkce.
• Prozkoumejte opakované vypnutí spíše než opakované resetování jističe bez identifikace příčiny.
• Ujistěte se, že svorky, montážní uspořádání a kryty zůstávají ve vhodném stavu.
• Vyměňte vadná nebo poškozená zařízení za produkty s odpovídajícími hodnoceními a schváleními.

Jistič, který opakovaně vypíná, může správně reagovat na přetížení, zkrat, poruchu zařízení nebo nevhodný provozní stav. Kvalifikovaný technik by měl určit příčinu před vrácením systému do provozu.
