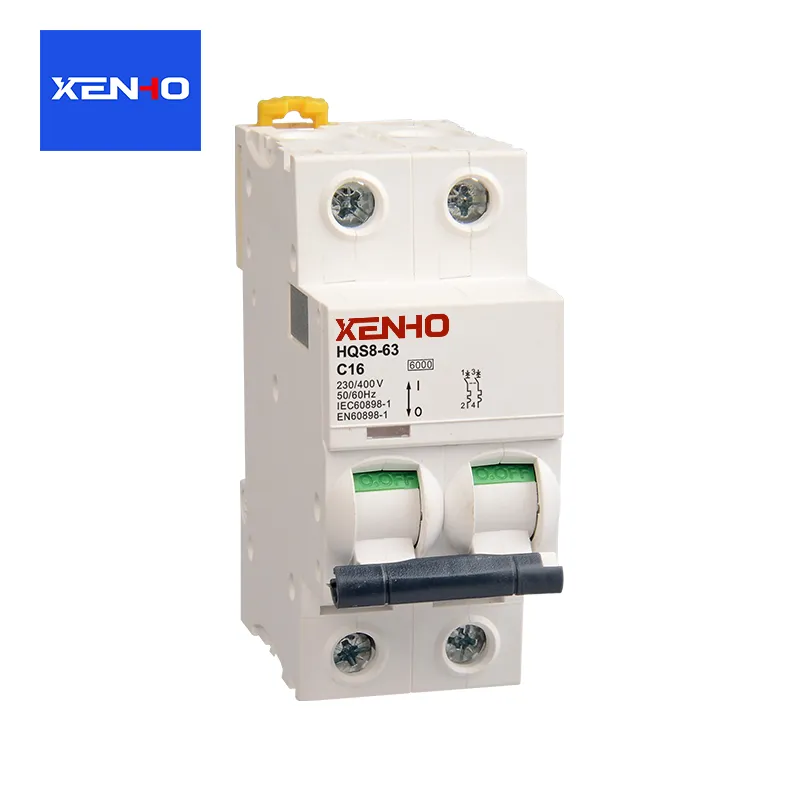

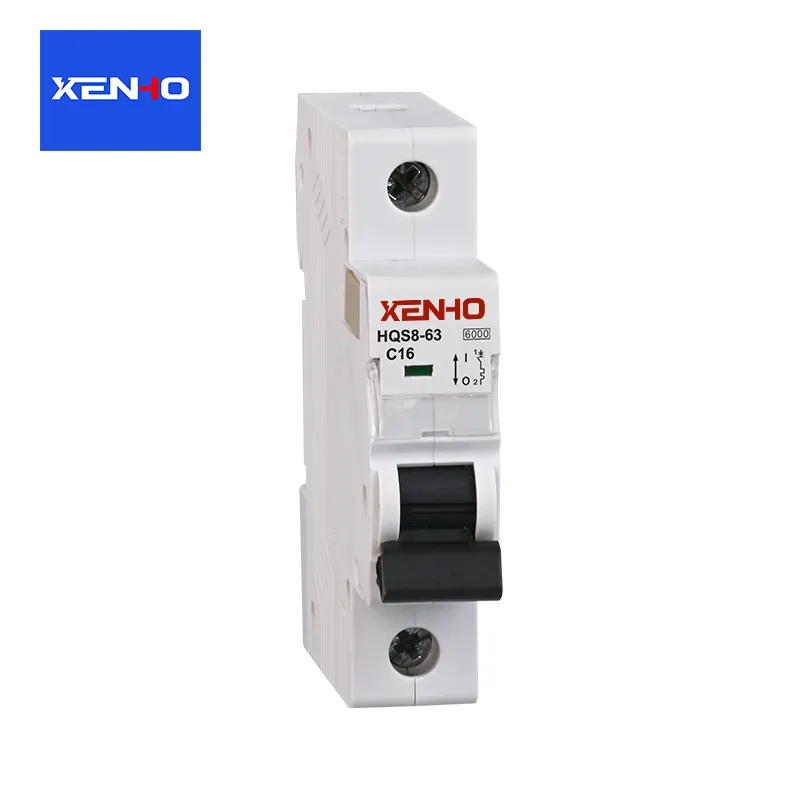

Jaký je princip činnosti jističe?

Princip práce ajističse točí kolem základní logiky monitorování, posuzování a provádění.  Prostřednictvím vestavěného vypínacího mechanismu a systému zhášení oblouku dosahuje normálního ovládání přepínání okruhů a rychlého odpojování vadných okruhů.  Lze jej rozdělit na dvě části: normální provozní stav a stav ochrany proti poruchám. Systém zhášení oblouku je klíčovou pomocnou součástí zajišťující spolehlivé odpojení.

Normální provozní stav: Připojení a odpojení obvodu

Ruční/elektrické zavírání: Obsluha používá rukojeť nebo elektrický mechanismus k pohybu pohyblivého kontaktu jističe směrem ke stacionárnímu kontaktu, čímž se vytvoří kontakt a sepne obvod, což umožňuje normální přenos energie. Po sepnutí aretační mechanismus zafixuje pohyblivý kontakt v zavřené poloze a zachová kontinuitu obvodu.

Ruční odpojení: Když zatáhnete za odpojovací rukojeť, blokovací mechanismus se odblokuje a síla vratné pružiny způsobí, že se pohyblivý kontakt oddělí od stacionárního kontaktu, čímž se přeruší obvod. Pokud je proud v tomto okamžiku malý, oblouk vytvořený mezi kontakty sám zhasne.

Stav ochrany při poruše: Automatické vypnutí a odpojení obvodu

Když obvod zaznamená poruchu, jako je přetížení, zkrat nebo podpětí, vestavěná spouštěcí jednotka spustí blokovací mechanismus k odemknutí, čímž se dosáhne automatického vypnutí. Různé poruchy odpovídají různým principům vypínání:

Ochrana proti přetížení (princip tepelného vypnutí)

Složka jádra: Bimetalový pásek (složený ze dvou kovových pásků s výrazně odlišnými koeficienty tepelné roztažnosti).

Pracovní logika: Když je obvod přetížen, proud nepřetržitě překračuje jmenovitou hodnotu, což způsobuje ohýbání a deformaci bimetalového pásku v důsledku zahřívání. Když deformace dosáhne prahové hodnoty, zatlačí blokovací mechanismus, aby se odemkl, a pohyblivý kontakt odpojí obvod působením pružiny.

Vlastnosti: Zpožděná akce; krátkodobá přetížení (jako je rozběh motoru) nezpůsobí vypnutí, čímž se zabrání falešnému vypnutí.

Ochrana proti zkratu (princip elektromagnetického vypínání)

Součást jádra: Elektromagnetická cívka (navinutá na železném jádru).

Pracovní logika: Když dojde ke zkratu, proud okamžitě překročí desetinásobek nebo dokonce stonásobek jmenovité hodnoty. Elektromagnetická cívka generuje silnou elektromagnetickou sílu, přitahuje železné jádro, aby narazilo na uzamykací mechanismus a okamžitě jej odemklo.

Vlastnosti: Rychlá akce na úrovni milisekund; může ve velmi krátké době odpojit obvod a zabránit tak poškození zařízení obloukem nebo způsobit požár. Ochrana proti podpětí/ztrátě napětí (princip vypnutí při podpětí)

Jádrová součást: Podpěťová vypínací cívka, zapojená paralelně k obvodu pro monitorování napětí.

Pracovní logika: Když napětí klesne pod přibližně 70 % jmenovité hodnoty nebo se úplně ztratí, elektromagnetická síla vypínací cívky zmizí a železné jádro působením pružiny spustí odemknutí zámku a tím rozpojí obvod.

Funkce: Zabraňuje chybné funkci a poškození zařízení v důsledku nízkého napětí a také zabraňuje bezpečnostním rizikům způsobeným náhlým spuštěním zařízení po obnovení napájení.

Ochrana proti úniku (princip ochrany před zbytkovým proudem)

Jádrová součást: Transformátor proudu s nulovou složkou.

Pracovní logika: Za normálních okolností jsou proudy ve fázovém vedení a nulovém vedení stejné velikosti a opačného směru. Magnetický tok v jádru transformátoru se vzájemně ruší, což má za následek žádný indukovaný proudový výstup; když dojde k úniku (např. zásahu elektrickým proudem do člověka), část proudu protéká zemí a způsobuje nerovnováhu dvoufázového proudu. Transformátor generuje indukovaný signál, který spouští vypínací zařízení.

Vlastnosti: Nízký provozní práh (běžně 30 mA), upřednostňující osobní bezpečnost.
